Android Looper 与 epoll

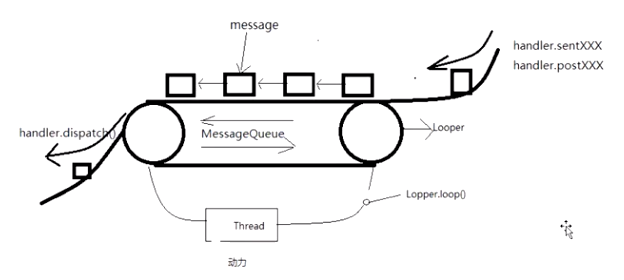

1.handler 模型
Android 中的线程切换，消息传递机制，主要依赖于以下几个角色：
Handler：处理者，负责分发消息，处理消息
Message：消息对象
MessageQueue：消息队列，每个Looper持有自己的消息队列
Looper+Thread：循环者，负责从MessageQueue中取出消息，线程推动looper工作的动力。
Handler.sendXXXX -----> MessageQueue.enqueueMessage(); //消息入队
ActivityThread--->Looper.loop() ------->MessageQueue.next() //消息出队列
Looper.prepare() ---> ThreadLocal.set() //使用ThreadLocal 保证每个looper 绑定一个线程
问题1：为何是主线程Handler ，HandlerThread，不需要手动调用Loop.loop()？
主线程会在ActivityThread main() 方法中，调用Loop.loop()启动主线程的looper；
HandlerThread 会在线程start后，当获取到CPU时间片后，又nativeThread回调javaThread的run方法，对应到HandlerThread的run()，可以看到里面调用 Looper.loop();
@Override
public void run() {
mTid = Process.myTid();
Looper.prepare();
synchronized (this) {
mLooper = Looper.myLooper();
notifyAll();
}
Process.setThreadPriority(mPriority);
onLooperPrepared();
Looper.loop();//启动handlerThread的Looper
mTid = -1;
}
如果是在Thread 中使用Handler和Looper，需要手动调用Loop.loop();例如:
new Thread(() -> {
Looper.prepare();
h = new Handler(Looper.myLooper()){
@Override
public void handleMessage(Message msg) {
Log.d("TAG=========", "handleMessage: " + msg);
Log.d("TAG=========", "handleMessage: "+Thread.currentThread());
}
};
Looper.loop();//手动调用，启动looper开始工作
h.sendEmptyMessage(1000);
}).start();
2.handler 详解
2.1Handler sendXXXXXX;
private boolean enqueueMessage(MessageQueue queue, Message msg, long uptimeMillis) {
msg.target = this;
if (mAsynchronous) {
msg.setAsynchronous(true);
}
return queue.enqueueMessage(msg, uptimeMillis);
}
boolean enqueueMessage(Message msg, long when) {
if (msg.target == null) {
throw new IllegalArgumentException("Message must have a target.");
}
if (msg.isInUse()) {
throw new IllegalStateException(msg + " This message is already in use.");
}
synchronized (this)//防止多个子线程同时入队出现问题
{
....
}
}
2.2.主线程 looper.loop();
for (;;) { // 死循环为什么不会导致主线程卡死？
Message msg = queue.next(); // might block
if (msg == null) {
// No message indicates that the message queue is quitting.
return;
}
// This must be in a local variable, in case a UI event sets the logger
final Printer logging = me.mLogging;
if (logging != null) {
logging.println(">>>>> Dispatching to " + msg.target + " " +
msg.callback + ": " + msg.what);
}
D/TAG=========: Queue: android.os.MessageQueue@8aa5dc2 //looper中的MessageQueue
D/TAG=========: reflectHandler: android.os.MessageQueue@8aa5dc2 // 反射获取Handler中MessageQueue
注意：synchronized (this) ， this—-> looper 的MessageQueue，入队和出队，锁为同一个对象（MessageQueue）,说明MessageQueue不允许同时进出队列
Message next() {
int pendingIdleHandlerCount = -1; // -1 only during first iteration
int nextPollTimeoutMillis = 0;
for (;;) {
if (nextPollTimeoutMillis != 0) {
Binder.flushPendingCommands();
}
nativePollOnce(ptr, nextPollTimeoutMillis);
synchronized (this) //从队列中取出数据时，禁止同时入队，防止同时操作出现问题。
{
...
}
2.3 死循环为什么不会导致主线程卡死？
private native void nativePollOnce(long ptr, int timeoutMillis); // 休眠
private native static void nativeWake(long ptr);//唤醒
这里就涉及到 Linux pipe/epoll 机制。在主线程的 MessageQueue 没有消息时，便阻塞在 MessageQueue.next() 中的 nativePollOnce() 方法里，此时主线程会释放 CPU 资源进入休眠状态，直到下个消息到达或者有事务发生，通过往 pipe 管道写端写入数据来唤醒主线程工作。这里采用的 epoll 机制，是一种 IO 多路复用机制，可以同时监控多个描述符，当某个描述符就绪（读或写就绪），则立刻通知相应程序进行读或写操作，即读写是阻塞的。所以主线程大多数时候都是处于休眠状态，并不会消耗大量 CPU 资源。
2.3.1.epoll基础知识介绍
epoll机制提供了Linux平台上最高效的I/O复用机制，因此有必要介绍一下它的基础知识。 从调用方法上看，epoll的用法和select/poll非常类似，其主要作用就是I/O复用，即在一个地方等待多个文件句柄的I/O事件。 下面通过一个简单例子来分析epoll的工作流程。
2.3.2.epoll工作流程分析案例
/*
使用epoll前，需要先通过epoll_create函数创建一个epoll句柄。
下面一行代码中的10表示该epoll句柄初次创建时候分配能容纳10个fd相关信息的缓存。
对于2.6.8版本以后的内核，该值没有实际作用，这里可以忽略。其实这个值的主要目的是
确定分配一块多大的缓存。现在的内核都支持动态拓展这块缓存，所以该值就没有意义了
*/
int epollHandle = epoll_create(10);
/*
得到epoll句柄后，下一步就是通过epoll_ctl把需要监听的文件句柄加入到epoll句柄中。
除了指定文件句柄本身的fd值外，同时还需要指定在该fd上等待什么事件。epoll支持四类事件，
分别是EPOLLIN(句柄可读)、EPOLLOUT(句柄可写),EPOLLERR(句柄错误)、EPOLLHUP(句柄断)。
epoll定义了一个结构体struct epoll_event来表达监听句柄的诉求。
假设现在有一个监听端的socket句柄listener，要把它加入到epoll句柄中。
*/
structepoll_event listenEvent; //先定义一个event
/*
EPOLLIN表示可读事件,EPOLLOUT表示可写事件，另外还有EPOLLERR,EPOLLHUP表示
系统默认会将EPOLLERR加入到事件集合中
*/
listenEvent.events= EPOLLIN;//指定该句柄的可读事件
//epoll_event中有一个联合体叫data，用来存储上下文数据，本例的上下文数据就是句柄自己
listenEvent.data.fd= listenEvent;
/*
EPOLL_CTL_ADD将监听fd和监听事件加入到epoll句柄的等待队列中；
EPOLL_CTL_DEL将监听fd从epoll句柄中移除；
EPOLL_CTL_MOD修改监听fd的监听事件，例如本来只等待可读事件，现在需要同时等待
可写事件，那么修改listenEvent.events 为EPOLLIN|EPOLLOUT后，再传给epoll句柄
*/
epoll_ctl(epollHandle,EPOLL_CTL_ADD,listener,&listenEvent);
/*
当把所有感兴趣的fd都加入到epoll句柄后，就可以开始坐等感兴趣的事情发生了。
为了接收所发生的事情，先定义一个epoll_event数组
*/
struct epoll_eventresultEvents[10];
inttimeout = -1;
while(1)
{
/*
调用epoll_wait用于等待事件，其中timeout可以指定一个超时时间，
resultEvents用于接收发生的事件，10为该数组的大小。
epoll_wait函数的返回值有如下含义：
nfds大于0表示所监听的句柄上有事件发生；
nfds等于0表示等待超时；
nfds小于0表示等待过程中发生了错误
*/
int nfds= epoll_wait(epollHandle, resultEvents, 10, timeout);
if(nfds== -1)
{
// epoll_wait发生了错误
}
elseif(nfds == 0)
{
//发生超时，期间没有发生任何事件
}
else
{
//resultEvents用于返回那些发生了事件的信息
for(int i = 0; i < nfds; i++)
{
struct epoll_event & event =resultEvents[i];
if(event & EPOLLIN)
{
/*
收到可读事件。到底是哪个文件句柄发生该事件呢？可通过event.data这个联合体取得
之前传递给epoll的上下文数据，该上下文信息可用于判断到底是谁发生了事件。
*/
}
.......//其他处理
}
}
}
2.3.3.源码中的epoll原理
/Users/liudawei/worksapace/source_code/platform_frameworks_base/core/jni/android_os_MessageQueue.cpp // C++ 文件，动态注册
static const JNINativeMethod gMessageQueueMethods[] = {
/* name, signature, funcPtr */
{ "nativeInit", "()J", (void*)android_os_MessageQueue_nativeInit },
{ "nativeDestroy", "(J)V", (void*)android_os_MessageQueue_nativeDestroy },
{ "nativePollOnce", "(JI)V", (void*)android_os_MessageQueue_nativePollOnce },
{ "nativeWake", "(J)V", (void*)android_os_MessageQueue_nativeWake },
{ "nativeIsPolling", "(J)Z", (void*)android_os_MessageQueue_nativeIsPolling },
{ "nativeSetFileDescriptorEvents", "(JII)V",
(void*)android_os_MessageQueue_nativeSetFileDescriptorEvents },
};
....
static void android_os_MessageQueue_nativePollOnce(JNIEnv* env, jobject obj,
jlong ptr, jint timeoutMillis) {
NativeMessageQueue* nativeMessageQueue = reinterpret_cast<NativeMessageQueue*>(ptr);
//取出NativeMessageQueue对象，并调用它的pollOnce
nativeMessageQueue->pollOnce(env, obj, timeoutMillis);
}
....
#include <utils/Looper.h> //此处指向源码中的Utils包下
void NativeMessageQueue::pollOnce(JNIEnv* env, jobject pollObj, int timeoutMillis) {
mPollEnv = env;
mPollObj = pollObj;
mLooper->pollOnce(timeoutMillis); // c++ looper对象调用pollOnce
mPollObj = NULL;
mPollEnv = NULL;
if (mExceptionObj) {
env->Throw(mExceptionObj);
env->DeleteLocalRef(mExceptionObj);
mExceptionObj = NULL;
}
}
//utils中 pollOnce方法
//timeOutMillis参数为超时等待时间。如果为-1，则表示无限等待，直到有事件发生为止。如果值为0，则无需等待立即返回。
//outFd用来存储发生事件的那个文件描述符。
//outEvents用来存储在该文件描述符[[1]上发生了哪些事件，目前支持可读、可写、错误和中断4个事件。这4个事件其实是从epoll事件转化而来。后面我们会介绍大名鼎鼎的epoll。
//outData用于存储上下文数据，这个上下文数据是由用户在添加监听句柄时传递的，它的作用和pthread_create函数最后一个参数param一样，用来传递用户自定义的数据。
int Looper::pollOnce(int timeoutMillis, int* outFd, int* outEvents, void** outData) {
int result = 0;
for (;;) {////一个无限循环
//mResponses是一个Vector，这里首先需要处理response
while (mResponseIndex < mResponses.size()) {
const Response& response = mResponses.itemAt(mResponseIndex++);
int ident = response.request.ident;//ident是这个Response的id
if (ident >= 0) {//处理id大于等于0的Response
int fd = response.request.fd;
int events = response.events;
void* data = response.request.data;
if (outFd != nullptr) *outFd = fd;
if (outEvents != nullptr) *outEvents = events;
if (outData != nullptr) *outData = data;
return ident;
}
}
if (result != 0) {
if (outFd != nullptr) *outFd = 0;
if (outEvents != nullptr) *outEvents = 0;
if (outData != nullptr) *outData = nullptr;
return result;
}
//调用pollInner函数。注意，它在for循环内部
result = pollInner(timeoutMillis);
}
}
int Looper::pollInner(int timeoutMillis) {
#if DEBUG_POLL_AND_WAKE
ALOGD("%p ~ pollOnce - waiting: timeoutMillis=%d", this, timeoutMillis);
#endif
// Adjust the timeout based on when the next message is due.
if (timeoutMillis != 0 && mNextMessageUptime != LLONG_MAX) {
nsecs_t now = systemTime(SYSTEM_TIME_MONOTONIC);
int messageTimeoutMillis = toMillisecondTimeoutDelay(now, mNextMessageUptime);
if (messageTimeoutMillis >= 0
&& (timeoutMillis < 0 || messageTimeoutMillis < timeoutMillis)) {
//根据Native Message的信息计算此次需要等待的时间
timeoutMillis = messageTimeoutMillis;
}
#if DEBUG_POLL_AND_WAKE
ALOGD("%p ~ pollOnce - next message in %" PRId64 "ns, adjusted timeout: timeoutMillis=%d",
this, mNextMessageUptime - now, timeoutMillis);
#endif
}
// Poll.
int result = POLL_WAKE;
mResponses.clear();
mResponseIndex = 0;
// We are about to idle.
mPolling = true;
struct epoll_event eventItems[EPOLL_MAX_EVENTS];
int eventCount = epoll_wait(mEpollFd.get(), eventItems, EPOLL_MAX_EVENTS, timeoutMillis);
// No longer idling.
mPolling = false;
// Acquire lock.
mLock.lock();
// Rebuild epoll set if needed.
if (mEpollRebuildRequired) {
mEpollRebuildRequired = false;
rebuildEpollLocked();
goto Done;
}
// Check for poll error.
if (eventCount < 0) {
if (errno == EINTR) {
goto Done;
}
ALOGW("Poll failed with an unexpected error: %s", strerror(errno));
result = POLL_ERROR;
goto Done;
}
// Check for poll timeout.
if (eventCount == 0) {
#if DEBUG_POLL_AND_WAKE
ALOGD("%p ~ pollOnce - timeout", this);
#endif
result = POLL_TIMEOUT;
goto Done;
}
// Handle all events.
#if DEBUG_POLL_AND_WAKE
ALOGD("%p ~ pollOnce - handling events from %d fds", this, eventCount);
#endif
for (int i = 0; i < eventCount; i++) {
int fd = eventItems[i].data.fd;
uint32_t epollEvents = eventItems[i].events;
if (fd == mWakeEventFd.get()) {
if (epollEvents & EPOLLIN) {
awoken();
} else {
ALOGW("Ignoring unexpected epoll events 0x%x on wake event fd.", epollEvents);
}
} else {
ssize_t requestIndex = mRequests.indexOfKey(fd);
if (requestIndex >= 0) {
int events = 0;
if (epollEvents & EPOLLIN) events |= EVENT_INPUT;
if (epollEvents & EPOLLOUT) events |= EVENT_OUTPUT;
if (epollEvents & EPOLLERR) events |= EVENT_ERROR;
if (epollEvents & EPOLLHUP) events |= EVENT_HANGUP;
pushResponse(events, mRequests.valueAt(requestIndex));
} else {
ALOGW("Ignoring unexpected epoll events 0x%x on fd %d that is "
"no longer registered.", epollEvents, fd);
}
}
}
Done: ;
// Invoke pending message callbacks.
mNextMessageUptime = LLONG_MAX;
while (mMessageEnvelopes.size() != 0) {
nsecs_t now = systemTime(SYSTEM_TIME_MONOTONIC);
const MessageEnvelope& messageEnvelope = mMessageEnvelopes.itemAt(0);
if (messageEnvelope.uptime <= now) {
// Remove the envelope from the list.
// We keep a strong reference to the handler until the call to handleMessage
// finishes. Then we drop it so that the handler can be deleted *before*
// we reacquire our lock.
{ // obtain handler
sp<MessageHandler> handler = messageEnvelope.handler;
Message message = messageEnvelope.message;
mMessageEnvelopes.removeAt(0);
mSendingMessage = true;
mLock.unlock();
#if DEBUG_POLL_AND_WAKE || DEBUG_CALLBACKS
ALOGD("%p ~ pollOnce - sending message: handler=%p, what=%d",
this, handler.get(), message.what);
#endif
handler->handleMessage(message);
} // release handler
mLock.lock();
mSendingMessage = false;
result = POLL_CALLBACK;
} else {
// The last message left at the head of the queue determines the next wakeup time.
mNextMessageUptime = messageEnvelope.uptime;
break;
}
}
// Release lock.
mLock.unlock();
// Invoke all response callbacks.
for (size_t i = 0; i < mResponses.size(); i++) {
Response& response = mResponses.editItemAt(i);
if (response.request.ident == POLL_CALLBACK) {
int fd = response.request.fd;
int events = response.events;
void* data = response.request.data;
#if DEBUG_POLL_AND_WAKE || DEBUG_CALLBACKS
ALOGD("%p ~ pollOnce - invoking fd event callback %p: fd=%d, events=0x%x, data=%p",
this, response.request.callback.get(), fd, events, data);
#endif
// Invoke the callback. Note that the file descriptor may be closed by
// the callback (and potentially even reused) before the function returns so
// we need to be a little careful when removing the file descriptor afterwards.
int callbackResult = response.request.callback->handleEvent(fd, events, data);
if (callbackResult == 0) {
removeFd(fd, response.request.seq);
}
// Clear the callback reference in the response structure promptly because we
// will not clear the response vector itself until the next poll.
response.request.callback.clear();
result = POLL_CALLBACK;
}
}
return result;
}
pollOnce函数的返回值也具有特殊的意义，具体如下：
- 当返回值为
POLL_WAKE时，表示这次返回是由wake函数触发的，也就是管道写端的那次写事件触发的。 - 返回值为
POLL_TIMEOUT表示等待超时。 - 返回值为
POLL_ERROR，表示等待过程中发生错误。 返回值为POLL_CALLBACK，表示某个被监听的句柄因某种原因被触发。这时，outFd参数用于存储发生事件的文件句柄，outEvents用于存储所发生的事件。 上面这些知识是和epoll息息相关的。
static void android_os_MessageQueue_nativeWake(JNIEnv* env, jclass clazz, jlong ptr) {
NativeMessageQueue* nativeMessageQueue = reinterpret_cast<NativeMessageQueue*>(ptr);
nativeMessageQueue->wake();
}
void NativeMessageQueue::wake() {
mLooper->wake();
}
//utils/looper
void Looper::wake() {
#if DEBUG_POLL_AND_WAKE
ALOGD("%p ~ wake", this);
#endif
uint64_t inc = 1;
ssize_t nWrite = TEMP_FAILURE_RETRY(write(mWakeEventFd.get(), &inc, sizeof(uint64_t)));
if (nWrite != sizeof(uint64_t)) {
if (errno != EAGAIN) {
LOG_ALWAYS_FATAL("Could not write wake signal to fd %d (returned %zd): %s",
mWakeEventFd.get(), nWrite, strerror(errno));
}
}
}
//以下为 API 21的源码；由于在高版本的Android 上进行了封装，找实现比较麻烦这里贴上低版本的代码，供理解原理
void Looper::wake() {
#if DEBUG_POLL_AND_WAKE
ALOGD("%p ~ wake", this);
#endif
ssize_t nWrite;
do {
nWrite = write(mWakeWritePipeFd, "W", 1);//向管道的写端写入一个字符,唤醒epoll wait
} while (nWrite == -1 && errno == EINTR);
if (nWrite != 1) {
if (errno != EAGAIN) {
ALOGW("Could not write wake signal, errno=%d", errno);
}
}
}
3.参考资料
1.《深入理解Android 卷二》，邓凡平
本作品采用知识共享署名-非商业性使用-禁止演绎 4.0 国际许可协议进行许可。
显示评论
